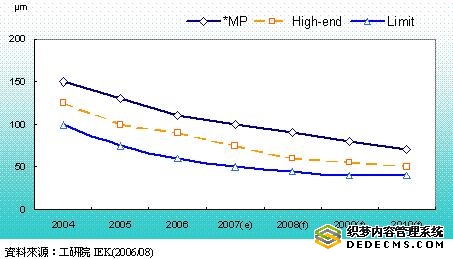

隨著手機向輕薄化、小型化、高頻高速、多功能化等特性發展，手機PCB為配合需求而大量采用HDI技術，目前90%以上手機采用HDI設計。手機如果繼續朝薄或小發展，則線距(Line width)必需不斷縮小，圖1為2004~2010年手機線路變化趨勢。
　　

圖片1

　　圖1 TAB / COF數量變化趨勢
手機PCB對應手機發展，因應Mass production及High-end機種分別對應不同技術等級PCB產品，在此分為Mass production與High兩類PCB討論，并列出”Limit”作參考，代表目前最高技術等級，但并非量產品所用。
　　PCB與下游終端需求息息相關，技術發展趨勢乃因應下游主流產品趨勢而開發進展。手機用電路板(簡稱手機板)是組裝手機零組件之前的基板，主要功用在于電氣連接及承載組件，以發揮整體零組件的功能。手機PCB隨手機設計發展而配合發展，相較于IC的高主動性，PCB在手機各組件中被動配合性質較顯著。另一方面，雖然PCB制程繁復，但制造商仍在逐年減價的成本壓力下生存。綜觀手機PCB發展，細線化與HDI制程是技術瓶頸與關鍵，成本是決定PCB發展驅動力。
       在PCB所有特性中，Line width是最重要的技術指標，由圖中看出，Line width逐年下降，2007年Mass production約在100μm等級，而High-end手機約在75μm技術等級，差距頗大，對應Mass production及High-end機種，兩者間差距約為25μm，但由于手機細線化影響，兩者差距有逐漸減小趨勢。Mass production指一般市面常見且數量分布最廣的手機所用的PCB，High-end指整合功能最多或較強大、單價較高屬于技術等級較高的手機所用的PCB。
